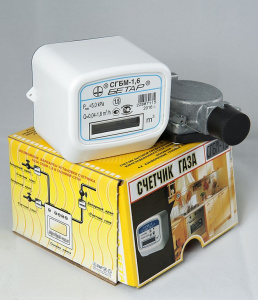

Счетчик газовый бытовой СГБМ-1,6 БЕТАР

Счетчики газа бытовые малогабаритные СГБМ предназначены для измерения объема газа при учете потребления газа индивидуальными потребителями в жилищно-коммунальном и бытовом хозяйстве.

Счетчики газа СГБМ отличаются малыми габаритами и возможностью установки как на вертикальном, так и на горизонтальном опуске газопровода.

В эксплуатации счетчики не являются источником шума, электромагнитных помех, вибрации и загазованности.

Диаметр условного прохода Ду [мм] 15
Для подключения счетчика к газопроводу на корпусе имеется резьба (по ГОСТ 6357-81) G ½ -В
Диапазон измерения расхода газа
от Qmin [м3/ч] 0,04
до Qmax [м3/ч] 1,6
Пределы допускаемой относительной погрешности [%]
в диапазоне от Qmin до 0,2 Qmax ±2,5
в диапазоне от 0,2 Qmax до Qmax (для класса точности 1,0) ±1,0
в диапазоне от 0,2 Qmax до Qmax (для класса точности 1,5) ±1,5
Измеряемая среда
природный газ по ГОСТ 5542-87, сжиженный углеводородный газ по ГОСТ 20448-90
Давление измеряемой среды, не более [кПа] 5,0
Межповерочный интервал [лет] 12
Средний срок службы счетчика [лет] 12
Масса счетчика, не более [кг] 0,67
Габаритные размеры счетчика, не более [мм] 70×88×76

Счетчик газа СГБМ-1,6 предназначен для измерения объема газа при учете потребления газа индивидуальными потребителями.

Основная нагрузка: 4-х конфорочные газовые плиты с духовкой.
Счетчик эксплуатируется при температуре окружающего воздуха от минус 10°С до плюс 50°С, относительной влажности воздуха не более 95% при температуре плюс 35°С.
Счетчик устанавливается как на вертикальном, так и на горизонтальном газопроводе.

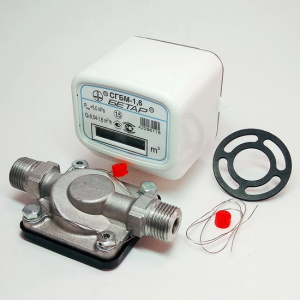

Наличие тройника в комплекте счетчика газа позволяет производить опрессовку газопровода без счетчика и позволяет иметь возможность пользоваться газом, пока счетчик будет на ремонте или поверке.

В эксплуатации счетчик не является источником шума, электромагнитных помех, вибрации и загазованности.

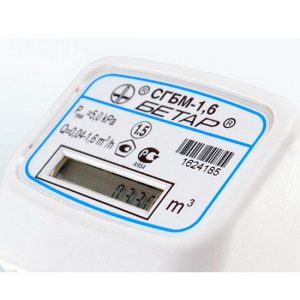

Счетчик имеет отсчетное устройство в виде ЖКИ, на котором цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.

Питание счетчика осуществляется от литиевой батареи, обеспечивающей работу счетчика не менее 12 лет с даты выпуска.

Счетчик газа выпускается в четырех модификациях:
- без температурной коррекции;
- без температурной коррекцией с импульсным выходом;
- с температурной коррекцией;
- с температурной коррекцией и импульсным выходом.

Модификация счетчика газа СГБМ-1,6 с температурной коррекцией приводит измеренный объем газа к нормальным условиям (к температуре Т=20 °С).

В конструкции электронного блока применяется оптрон типа KRC357NT, позволяющий применять дистанционный съем показаний, который выдает импульс во внешнюю сеть учета на каждые 10 литров прошедшего газа со следующими параметрами:
- ток внешней цепи оптрона не более 3 мА;
- напряжение на внешней цепи оптрона не более 60 В.
По желанию заказчика импульс выдаваемый оптроном во внешнюю сеть возможно установить на любое количество газа.

В электронном блоке предусмотрена функция «Календарь», которая позволяет определить производилось ли отключение питания в процессе эксплуатации.

Вся информация заносится в архив электронного блока, которую возможно прочитать только с помощью специального оборудования. Проверку возможно проводить без демонтажа счетчика с места установки. Методику использования данной функции мы будем высылать по отдельному запросу.
Счетчик зарегистрирован в Государственном реестре средств измерений Российской Федерации под № 27702-11.

Гарантийный срок эксплуатации 12 лет.
Межповерочный интервал 12 лет.
