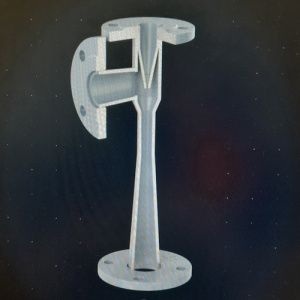

Элеватор водоструйный стальной №1 (d C min=3mm, max= 6mm)

Элеватор водоструйный стальной 40С10БК

Элеватор водоструйный — это элемент теплового узла, применяется для снижения температуры греющей сетевой воды до требуемой температуры в местной отопительной системе и создания в ней циркуляционного напора.

Примерный расход воды из сети: 0,5 - 1 тонн в час;
d горловины: 15 мм;
Масса элеватора: 8,4 кг;

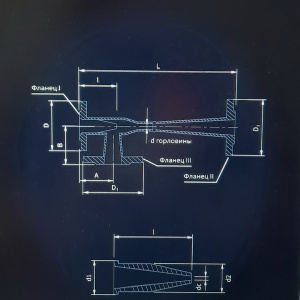

Размеры стального водоструйного элеватора типа ВТИ, мм
L=425мм;
l=110мм;
A=90мм;
B=110мм;
D=145мм;
D1=160мм;
Фланец 1 по ГОСТ 33259-2015 = 40мм;
Фланец 2 по ГОСТ 33259-2015 = 50мм;
Фланец 3 по ГОСТ 33259-2015 = 50мм.
