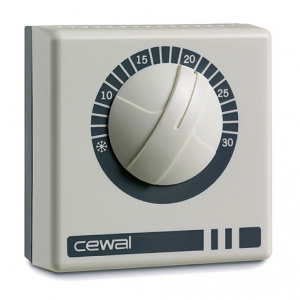

Комнатный термостат RQ10 CEWAL (16 А) механический (70021053)

Описание:
Термостат комнатный серия RQ.
Данный термостат применяется для автоматического регулирования температуры в системах отопления и кондиционирования в различных помещениях – дома, гостиницы, школы, офисы, предприятия и тд. Применимо как в бытовой так и в промышленной областях.

Технические данные серии RQ:
- диапазон регулирования : 5 ÷ 30 °C
- дифференциал: δT≤ 1К
- термический градиент: 1К/15мин.
- чувствительный элемент: сильфон наполнен паром
- контакты: Ag 1000/1000
- контакты: переключающиеся
- испытательное напряжение: 4кВ
- максимальная нагрузка 16А(2,5А)/250В
- устройство 1 класса изоляции
- защищённость: IP20
- срабатывание переключателя: 1 В

Размещение:
Желательно выбрать для термостата место в той зоне, где сохраняется средняя температура всего помещения. Избегайте близкого нахождения дверей, окон, тепловых источников, а также положений с излишком или с полным отсутствием аэрации. Кроме того желательно устанавливать термостат примерно на уровне 1,5 м. от пола.

Установка:
1) для фиксирования использовать коробку для электрического устройства с межосевым расстоянием отверстий 60 мм, как альтернатива термостат может быть прикреплен непосредственно к стене (все так же с межосевым расстоянием отверстий 60 мм).
2) Снять ручку и отвинтить винты крышки как указано на рисунке.
3)
- а) прикрепить цоколь к стене
- б) соединить заземление устройства посредством обозначенных зажимов
- с) следуя электросхеме, нанесенной на внутренней стороне крышки, подсоединить гибкие провода к подходящим зажимам на винтах
- д) установить крышку, винты и ручку
