Описание товара
ИСПОЛЬЗОВАНИЕ

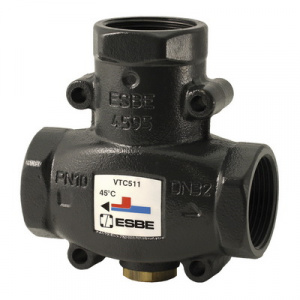

Термостатический 3-ходовой клапан ESBE серии VTC500
сконструирован для защиты котла при слишком низкой
температуре теплоносителя обратного трубопровода.
Поддержание высокой и устойчивой температуры
теплоносителя обратного трубопровода способствует
повышению коэффициента полезного действия котла, снижает
образование конденсата и увеличивает срок его эксплуатации.
Клапан VTC500 применяется в отопительных устройствах,
где котлы, работающие на твёрдом топливе мощностью до 150
кВт, используются для запитки накопительных баков. Клапан
устанавливается или на обратном трубопроводе к котлу (50°C,
55°C, 60°C, 65°C или 70°C) или на запитывающем трубопроводе
к накопительному баку (70°C). Мы рекомендуем первую опцию,
так как это упрощает схему трубопроводов для расширения (см.
примеры установки).
ФУНКЦИОНИРОВАНИЕ
Клапан не требует настройки в байпасном трубопроводе
Работоспособность клапана не зависит от его позиции.
Клапан содержит термостат, который начинает открывать
подсоединение «А» при температуре исходящей смешанной
воды соединения AB, равной 50 °C, 55 °C, 60 °C, 65 °C или 70 °C.
Подсоединение «B» полностью закрывается, когда температура
подсоединения «A» превышает номинальную температуру
открытия на 10 °C.
ВЕРСИИ
Серии VTC511 и VTC512 поставляются соответственно
с внутренними и внешними резьбами. Серия VTC531
снабжена тремя отключающими шаровыми клапанами с
внутренней резьбой (1”-2”), адаптером насоса с внутренней
резьбой (1½”), комплектом изоляции и тремя термометрами.
ТЕПЛОНОСИТЕЛЬ
Для защиты от замерзания допускается использовать
теплоноситель с содержанием гликоля и незамерзающими
жидкостями, нейтрализующими растворенный кислород, с
концентрацией гликоля до 50 %. При добавлении гликоля к
теплоносителю-воде, увеличивается вязкость и изменяется
теплоемкость такого теплоносителя, поэтому это необходимо
учитывать при выборе термостатического смесителя. Если
добавляется 30 - 50 % гликоля, то максимальный выходной
эффект клапана уменьшается на 30 - 40 %. Более низкая
концентрация гликоля может не оказать защитного действия.
