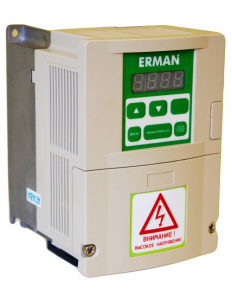

Контроллер насоса/частотный преобразователь Ermangizer ER-G-220-02-1,0 (вход/выход 220В, 1кВт.)

Частотный преобразователь ER-G-220-02-1,0 управляет однофазными скважинными и поверхностными насосами с напряжением 220В 50Гц, подбирается по мощности насоса.

ВНИМАНИЕ! Частотный преобразователь Ermangizer ER-G-220-02/03 не предназначен для работы с насосами со встроенным устройством плавного пуска (например, насосы Grundfos), со встроенной автоматикой защиты от пониженного/повышенного напряжения питания, отклонения рабочей частоты

Принцип работы.

При изменении расхода воды Ermangizer меняет величину и частоту выходного напряжения. За счет этого меняется частота вращения двигателя насоса, т.е. его производи-тельность. Таким образом, в системе поддерживается постоянное заданное давление, независимо от расхода воды. При прекращении расхода воды Ermangizer останавливает насос и переходит в «спящий» режим. При возобновлении расхода Ermangizer снова запускает насос и начинает им управлять.

Основные функции и особенности ПЧ ER-G-220:

Обеспечивает стабильный напор воды в системе водоснабжения;
Позволяет увеличить ресурс насоса;
Исключает перегрузку электрической сети и механические удары в электродвигателе и насосе;
Исключает резкое превышение давления в системе (гидроудар);
Плавная остановка насоса (исключает появление разрежения в системе);
Не требует наличия гидроаккумулятора большой емкости (более 5 – 8 л), вследствиечего исключаются неприятные запахи и загрязнение воды из-за ее застоя;
Обеспечивает защиту от заклинивания двигателя;
Обеспечивает защиту от сухого хода насоса;
Сигнализирует о протечках в системе водоснабжения (функция "Стоп Протечка");
Обеспечивает гарантированный запуск холодного насоса (функция "Смарт Старт");
Работа насоса на пониженных частотах и наличие режима "Спящий режим", что позволяет экономить электроэнергию;
Обеспечивает каскадное регулирование (только ER-G-220/03);
Обеспечивает ротацию до 6 насосов (только ER-G-220/03);
Возможность работы с однофазными погружными и поверхностными насосами с напряжением 220 В, 50 Гц;
Работает с входным однофазным напряжением 220 В;
Работает с однофазными насосами с напряжением 220 В;
Работает как с конденсаторными двигателями, так и с двигателями с расщепленными полюсами;
Относится к классу изделий, работающих без обслуживающего персонала;
Самостоятельно находит выход из нештатных ситуаций (превышение или пропадание напряжения сети, перегрузка по току, перегрев и т. д.).

Характеристики.
Напряжение сети: Однофазное 220 В (170~240 В) 50 Гц.
Номинальный ток двигателя:
для ER-G-220-02-1,0 7,0 А,
для ER-G-220-02-1,2 8,5 А.
Функции защиты: перегрузка по току, перегрев, высокое/низкое напряжение сети, защита двигателя от заклинивания, защита от "сухого" хода.
Заводская установка давления: 3,0 кгс/см2.
Класс защиты корпуса: IP20.
Габаритные размеры: 150*104*128 мм.
Рабочая температура: 0 ... +40 ˚С.
Способ охлаждения: встроенные вентиляторы.
